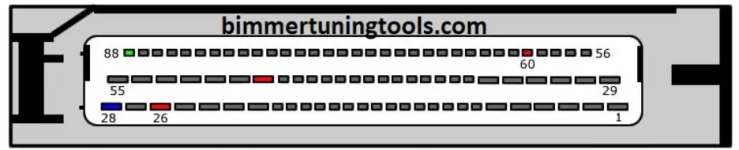

| HARİCİ BEYİN PİN | ORJİNAL BEYİN PİN | İŞLEV | AÇIKLAMA |
| 1 | 59 | GAZ KELEBEĞİ 5V BESLEMESİ | TPS |
| 2 | 25 | BOBİN 1 | BEYİN 5V TETİK ÜRETİYOR BOBİNLER ŞASE TETİK İGNİTER GEREK |
| 3 | 52 | BOBİN 2 | BEYİN 5V TETİK ÜRETİYOR BOBİNLER ŞASE TETİK İGNİTER GEREK |
| 4 | 24 | BOBİN 3 | BEYİN 5V TETİK ÜRETİYOR BOBİNLER ŞASE TETİK İGNİTER GEREK |
| 5 | 51 | BOBİN 4 | BEYİN 5V TETİK ÜRETİYOR BOBİNLER ŞASE TETİK İGNİTER GEREK |
| 6 | 67 | KRANK DEVİR SENSÖRÜ | VR SENSÖR İKİNCİ PİN |
| 7 | 68 | KRANK DEVİR SENSÖRÜ | VR SENSÖR BİRİNCİ PİN |
| 8 | 56 | KONTAK 12V | KONTAĞI ACINCA GELEN ELEKTRİK |
| 9 | 12 | GAZ KELEBEĞİ KONUM SENSÖRÜ | ANALOG 1 TPS |
| 10 | 32 | ENJEKTÖR 1 | ŞASE TETİK PWM |
| 11 | 3 | ENJEKTÖR 2 | ŞASE TETİK PWM |
| 12 | 31 | ENJEKTÖR 3 | ŞASE TETİK PWM |
| 13 | 4 | ENJEKTÖR 4 | ŞASE TETİK PWM |
| 14 | 78 | SU SICAKLIĞI SENSÖRÜ | HARARET |
| İPTAL | 77 | HAVA FİLTRESİ SICAKLIĞI | İAT MAT AKIŞMETRE İÇİNDE BULUNUYOR |
| 16 | 43 | TPS/CLT/İAT/MAF/KNOCK ŞASE | ORTAK SENSÖR ŞASESİ |
| 17 | - | AFR GİRİŞİ | ANALOG 2 AFR SAATİ 5V ANALOG SİNYALİNE BAGLANCAK |
| 18 | 74 | GÖSTERGE DEVİR RPM | ÇIKIŞ 1 +12V PULLUP TETİKLEMELİ ŞASE SİNYAL |
| 19 | 1 | BENZİN POMPA RÖLESİ | ÇIKIŞ 2 ŞASE TETİK VERİR |
| 20 | 2 | RÖLANTİ VALFİ HAVA KAPAMA | ÇIKIŞ 3 ŞASE PWM SİNYAL |
| 21 | 29 | RÖLANTİ VALFİ HAVA AÇMA | ÇIKIŞ 4 ŞASE PWM SİNYAL |
| İPTAL | 18 | DİSA VALFİ | ŞASE TETİKLİ MANİFOLD HAVA KLEPESİ |
| 23 | 73 | TEKER HIZ SENSÖRÜ | ABS DEN GELEN HIZ BİLGİSİ HALL SENSÖR |
| 24 | 6,34 | POWER GND | ANA ŞASE |
| POMPA İLE BAĞLANABİLİR | 27 | TESİSAT ELEKTRİK RÖLESİ | ANARÖLE ŞASE TETİK |
| İPTAL | 55 | BOBİN ŞASESİ | BOBİNLERDEN GELEN ŞASE ŞAİBELİ |
| ENJEKTÖR 1 İLE BERABER BAĞLANABİLİR | 17 | MPG | YAKIT ORTALAMASI ŞASE PWM |
| ARAÇTA YOK | 85 | CAN H | ASC SİSTEMİ CANBUS |
| ARAÇTA YOK | 86 | CAN L | ASC SİSTEMİ CABNUS |
| ÇIKIŞ 6 | 46 | KLİMA VE SOGUTUCU FAN | ÇIKIŞ 6 ARKA KISIMDA PWM SİNYAL |
| 22 | 48 | KLİMA KOMPRESÖRÜ RÖLESİ | ÇIKIŞ 5 ŞASE TETİK SİNYALİ |
| ? | 82 | KLİMA ACILDI SİNYALİ | IAT GİRİŞ - PRESSURE SWİTCHDEN GELİYOR |
| BUTTON1 GİRİŞİNE | 83 | KLİMA PANELİ TUŞ SİNYALİ | KLİMA PANELİNDEN GELİYOR |
