stabil ecu bmw m20b20 e34 55pin ecu harici beyine direk bağlantı şeması





MOTRONİC 1.3 PİNOUT

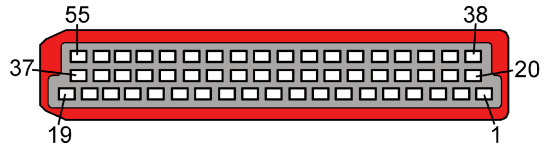

STABİL ECU PİNOUT


1730038602691.png 1730038625370.png

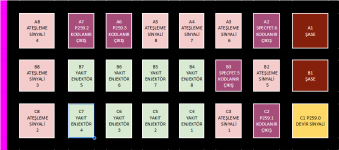

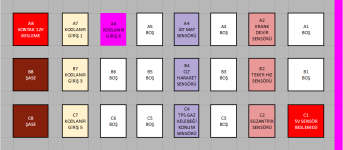

PİNAÇIKLAMASTABİL PİNSTABİL AÇIKLAMA
1
BOBİN TETİĞİ ŞASESİYAH C3İGNİTER GEREKLİ
2
ŞASEGRİ B8
3
BENZİN POMPASI RÖLE TETİĞİSİYAH A7VEMSTEN KODLAMA GEREKLİ
4
RÖLANTİ VALFİ AÇMA SİNYALİSİYAH B3VEMSTEN KODLAMA GEREKLİ
6
GÖSTERGE DEVİR SİNYALİSİYAH C1VEMSTEN KODLAMA GEREKLİ
14
ŞASESİYAH A1
15
MOTOR ARIZA LAMBASISİYAH A6VEMSTEN KODLAMA GEREKLİ
16
ENJEKTÖRLER 1,3,5 PARALEL BAĞLISİYAH C4VEMSTEN KODLAMA GEREKLİ
17
ENJEKTÖRLER 2,4,6 PARALEL BAĞLISİYAH C5VEMSTEN KODLAMA GEREKLİ
19
ŞASESİYAH B1
22
RÖLANTİ VALFİ KAPAMA SİNYALİSİYAH A2VEMSTEN KODLAMA GEREKLİ
27
KONTAK ELEKTRİĞİ 12VGRİ A8
29
TEKER HIZ SENSÖRÜGRİ B2
32
GÖSTERGE YAKIT ORTALAMAİSTEGE GÖRE ENJEKTÖR 1 İLE BERABER BAĞLANABİLİR
36
ANA RÖLE TETİĞİSİYAH C2VEMSTEN KODLAMA GEREKLİ
41
KLİMA AÇIK SİNYALİGRİ C7SADECE KLİMALI ARAÇLAR İÇİN GEÇERLİ
42
OTOMATİK VİTES PARK SİNYALİGRİ B7SADECE OTOMATİK ARAÇLAR İÇİN GEÇERLİ
45
SU SICAKLIK SENSÖRÜGRİ B4ŞASESİ TESİSATTA HAZIRDA BAĞLI
47
KRANK SENSÖRÜ ŞASESİGRİ C8
48
KRANK SENSÖRÜ SİNYALİGRİ A260-2 DİŞLİ 60 DERECEYE 4 DİŞ
53
TPS SENSÖRÜ SİNYALİGRİ C4ON OFF SENSÖR OLDUĞU İÇİN 5V GEREKSİNİMİ YOK ŞASESİ TESİSAT HAZIR BAĞLI SADECE ROLANTİ İÇİN GAZI BIRAKTIĞINDA SIFIR KONUMUNU GÖSTERİR GAZA BASINCA RASTGELE BİR DEĞER GÖRÜNÜR
54
OTOMATİK VİTES TORK KONVEKTÖR KİTLEMESİYAH B4VEMSTEN KODLAMA GEREKLİ
